Maszyna do formowania rolek 23M / MIN do maszyny do formowania kanałów PLC o konstrukcji słonecznej

23M / MIN W pełni zautomatyzowana maszyna do formowania rolek Solar Structure C Sterowanie PLC

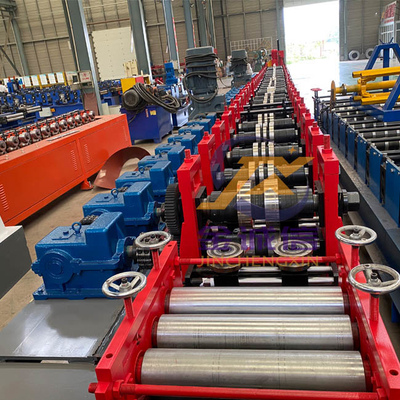

1. Obraz maszynowy maszyny do formowania rolek z panelem słonecznym C;

2. Opis maszyny do formowania rolek C chaneel z panelem słonecznym

Solar Strut kanałod wielu lat korzysta przy instalacji energii słonecznej.Największą zaletą kolektora słonecznego jest to, że pomaga w konstrukcji i łatwo łączy długość ze sobą i innymi elementami, za pomocą różnych łączników rozpórek.Kanał rozpórki można łatwo i szybko połączyć przy użyciu minimalnych narzędzi i pracy.Więc w zwrotach zmniejsza ogólne koszty aplikacji.Instalację kanału rozpórki można łatwo zmodyfikować lub dodać w dowolnym miejscu, jeśli zajdzie taka potrzeba.

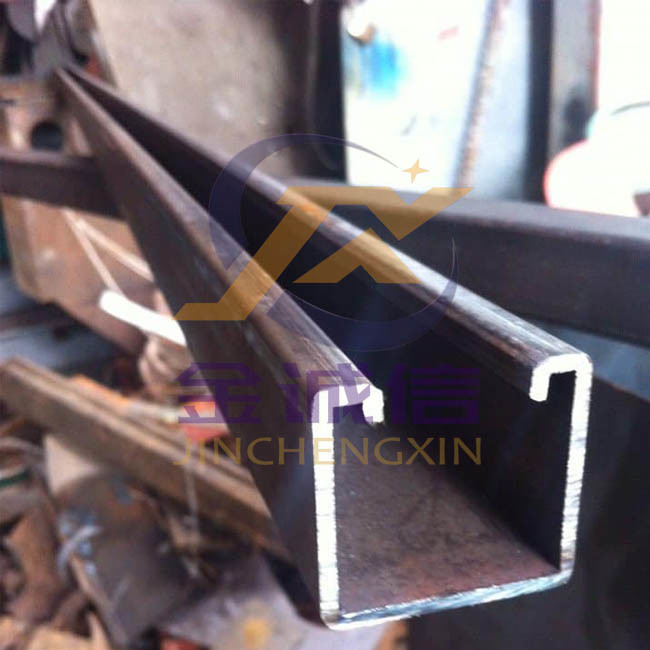

3. Rysunek profilu wspornika panelu słonecznego C-kanałowa maszyna do formowania rolek

4. Przepływy produkcjiObsługa paneli słonecznych maszyna do formowania rolek uni strut C;

Rozwijanie arkusza --- Prowadzenie podawania -- Formowanie rolek --- Prostowanie prostoliniowości --- Pomiar długości --- Cięcie panelu -- paneli do wspornika (opcja: automatyczny układacz)

5. Główne składnikiObsługa paneli słonecznych maszyna do formowania rolek uni strut C;

6. Szczegóły techniczne maszyny do formowania rolek z panelem słonecznym typu uni strut C:

1. Zakres grubości materiału: 1,5-2,5 mm

szerokość podawania: 90-230mm

2. Moc silnika głównego: 22 kW
3. Prędkość formowania: 8 m/min

4. Metoda ścinania: ścinanie hydrauliczne.
5. Moc stacji hydraulicznej: 11 KW

6. Ilość rolek: 24 rolki

7. Materiał wału i średnica: 80 mm, materiał to stal 45 # kuźnia
8. Materiał korpusu maszyny: 25 mm 45 # stal
9. Tolerancja: +-1,5 mm

10. Metoda transmisji: przez podwójne łańcuchy
11. Materiał rolek formujących: stal GCR15 pokryta chromowaną obróbką
12. Materiał ostrza tnącego: stal Cr 12 z hartowaną obróbką 58-62 ℃
13. Napięcie: 380 V/3 fazy/50 Hz (na żądanie)

7. Zalety

· Projektowanie oprogramowania COPRA w Niemczech

· 5 inżynierów z ponad 20-letnim doświadczeniem

· 30 profesjonalnych techników

· 20 zestawów zaawansowanych linii produkcyjnych CNC na miejscu

· Zespół z pasją

· Instalatorzy mogą dotrzeć do Twojej fabryki w ciągu 6 dni

· 1,5 roku konserwacji i wsparcia technicznego przez całe życie

8. FAQ

1. Czy Twoja firma może dostosować mój potrzebny profil?
