| Miejsce pochodzenia: | Hebei |
| Nazwa handlowa: | JCX |
| Orzecznictwo: | CE ISO |
| Numer modelu: | C89/140 LGS SZKIEROWNICA STALOWA |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | 43,000-45,000USD/set |
| Szczegóły pakowania: | Pakiet godny 20GP SEA lub opakowanie w drewnianym pudełku, jeśli LCL z innymi towarami |
| Czas dostawy: | 30-60 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 1000 zestawów rocznie |
| Wymiary maszyny (L * W * H): | 4000mmX800mmX1800mm | Waga: | około 3050 kg |
|---|---|---|---|
| Usługa gwarancyjna: | 12 miesięcy i długa żywotność | Kolor maszyny: | Na życzenie klienta |
| Rodzaj cięcia: | Automatyczny system cięcia hydraulicznego | System sterowania PLC: | W pełni automatyczny system sterowania PLC |
| Podkreślić: | JCX Light Steel Roll Forming Machine,Light Steel Roll Forming Machine PLC,PLC Frame Roll Forming Machine |
||

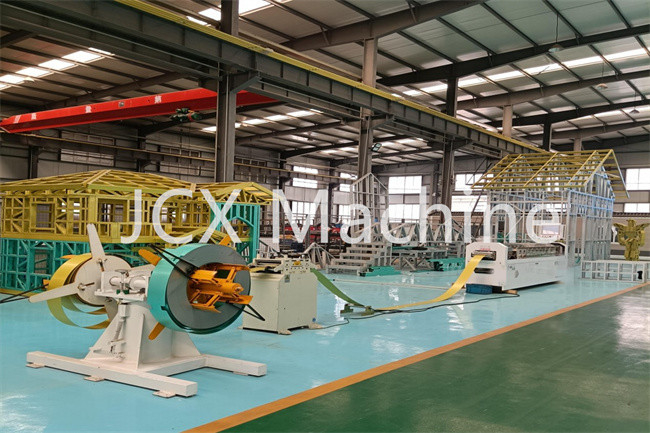

Bule Color Automatic C70 C89 C92 Lekka stalowa maszyna do formowania rolek do willi
1).Automatyczna odwijarka pionowa z pojedynczą głowicą: 1 zestaw
a. Za pomocą konstrukcji dokręcania ręcznego, cewka ID: 460 mm-520 mm, cewka OD: 1400 mm, ładowanie: 2000 kg
b. Automatyczne rozwijanie konwersji częstotliwości
c. Moc: 2,2 kW
2).Rama: Wykorzystując spawanie blachy stalowej, ogólne wyżarzanie do obróbki naprężeń, aby zapewnić długotrwałe użytkowanie bez deformacji.Zastosuj obróbkę centrum obróbczego CNC, aby zapewnić dokładność wymiarową.
3).Łuk: łuk główny jest strukturą skrzynkową, skrzynka jest obróbką centrum obróbczego CNC, łuk pomocniczy jest strukturą niezależną.
4).Forma do walcowania: stal matrycowa Cr12Mov, po hartowaniu próżniowym HRC60-62 ° w celu udoskonalenia otworu i końca czoła, tokarka CNC wykańczająca powierzchnię wałka.
5).Oś główna: stal narzędziowa 40Cr, obróbka cieplna hartowania i odpuszczania, szlifowanie zewnętrzne.
6).Układ napędowy: Serwosilnik i połączenie reduktora, między kołem z precyzyjną operacją zanurzenia w oleju z twardymi zębami, aby zapewnić długi czas użytkowania.
7)..System hydrauliczny
a.Struktura magazynowania energii, oszczędność energii i ochrona środowiska
b.Elementy hydrauliczne: Niemcy Produkty Bosch Rexroth
8).Forma do wykrawania
Materiał modelu matrycy to stal narzędziowa S45C, wkładka formy z wysokiej jakości stali D2 lub SKD11, części formy z japońskimi produktami ryżowymi.
9).Części elektryczne
a.Oryginalny importowany kontroler ruchu i PLC
b.. Międzynarodowe najwyższej klasy komponenty niskonapięciowe marki
10).Drukarka atramentowa CNC
a.Konfiguracja przemysłowej, wysokiej jakości elektronicznej drukarki atramentowej na bazie rozpuszczalnika, pisanie nadruku wyraźne i solidne, łatwe w instalacji
b. Zwykłe atramenty na bazie rozpuszczalników, łatwe do kupienia i ekonomiczne w użyciu
c. Automatycznie drukuje automatycznie generowane przez oprogramowanie do projektowania, bez interwencji człowieka;
d.System sterowania może dodawać dowolne dodatkowe informacje, takie jak nazwa firmy, logo, strony internetowe i tak dalej.
Łącznie 8 jednostek roboczych, ale możemy również dodać wykrojniki zgodnie z Twoimi wymaganiami.
Parametry maszyny do kadrowania c89 lgs
| Podstawowe parametry wyposażenia C89 | |
| Odpowiedni materiał | G300-G550 ocynkowany, aluminiowo-cynkowy |
| Grubość materiału | 0,75-1,2 mm |
| Szerokość materiału | 182mm |
| Maksymalna prędkość linii | Około 2800m/h |
| Ogólna wydajność produkcji | 300-700 m/h |
| Moc jednostki głównej | 7,5 kW |
| Napięcie | 380V/50Hz/3fazy |
| Moc hydrauliczna | 5,5 kW |
| Całkowita moc sprzętu | 14,5 kW |
| Objętość cylindra hydraulicznego | 120L |
| Pilot jednostki głównej | Tryb standardowy |
| Matryce do wykrawania |
Otwór z wgłębieniem, cięcie fazowane, wycięcie wstęgi, cięcie wargowe, Otwór serwisowy, zgniatacz, ścinanie, otwór na śrubę |
| Dokładność dołków | +/-0,5 mm |
| atramentowydrukarka | Standardowy (niestandardowy zgodnie z wymaganiami kupującego) |
| Rozmiar maszyny | Około 4,0 m * 1,0 m * 1,5 m |
| Ciężar maszyny | Około 3050 kg |
| Kolor maszyny | Niebieski, pomarańczowy, zielony, czarny (może być niestandardowy) |
| Rozwijak | Moc: 1,5 kW, waga ładowania: 2000 kg, Autorozwijanie |
| NIE. | Opis | Ilość (ustawić) | Uwaga |
| 1 | Rozwijak elektryczny 3 T 2 w 1 i urządzenie poziomujące lub rozwijarka dwugłowicowa jako opcjonalna; | 1 | Umieść cewki i wyprostuj cewkę |
| 2 | Skrzynia biegów i układ hydrauliczny | 1 | Stalowy pas indukcyjny |
| 3 |
Maszyna do formowania rolek C89 |
1 | główna maszyna |
| 4 | System podwójnego drukowania | 1 | 1 zestaw, dwie sztuki |
| 5 | Układ sterowania | 1 |
|
| 6 | Stół wybiegu maszyny | 1 | Rysowanie, możesz produkować samemu po otrzymaniu maszyny |
| 7 | Części zamienne i skrzynka narzędziowa | 1 | Pełne zestawy niezbędnych części zamiennych |
Układ sterowania:
| Marka PLC |
Mitsubishi | JAPONIA Marka |
| Marka niskiego napięcia/przełącznika/enkodera/przycisku | Schneidera | FRANCJA Marka |
| Oprogramowanie do projektowania | Wierzchołek BD | Musi VERTEX BD |
| Sterowanie oprogramowaniem maszyny | Program samorozwoju | Posiadamy patent na tę technologię |
| Może obsługiwać internet lub nie | Może obsługiwać internet | Jeśli potrzebujesz pilota, skontaktuj się ze mną, wymaga dostosowania! |
Aplikacje:

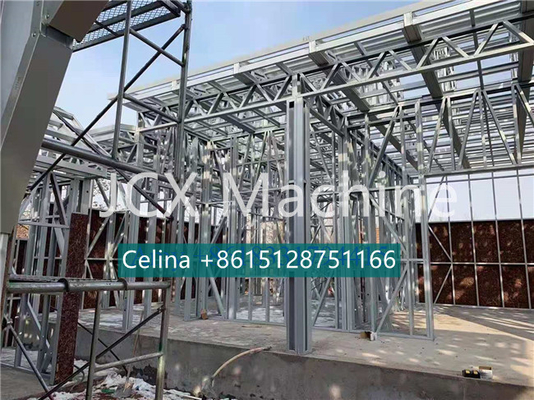

Nasza stalowa maszyna do kadrowania lgs może wykonać dach domu, podłogę, ścianę, kratownicę.
Automatyczny system smarowania
