| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | JCX |
| Orzecznictwo: | CE ISO |
| Numer modelu: | cz maszyna do formowania rolek płatwi |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD27990-USD33599PER SET |
| Szczegóły pakowania: | Standardowy pakiet godny morza: pokryty folią z tworzywa sztucznego, przymocowany do pojemnika 40 |
| Czas dostawy: | 20 dni roboczych |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 50 zestawów miesięcznie |
| Aplikacja: | Panel konstrukcyjny | Odwijak: | 5 ton |
|---|---|---|---|
| Kolor maszyny: | Dostosowane | Port eksportowy: | Port Tiencin |
| Grubość materiału: | 1,5-3,0 mm | Nadaje się do obróbki: | Stal ocynkowana |
| Materiał rolek: | GCR15 LUB CR12 | Stosowanie: | Ciężka płatew C lub Z |
| Zdolność produkcyjna: | 20M/min bez wykrawania |

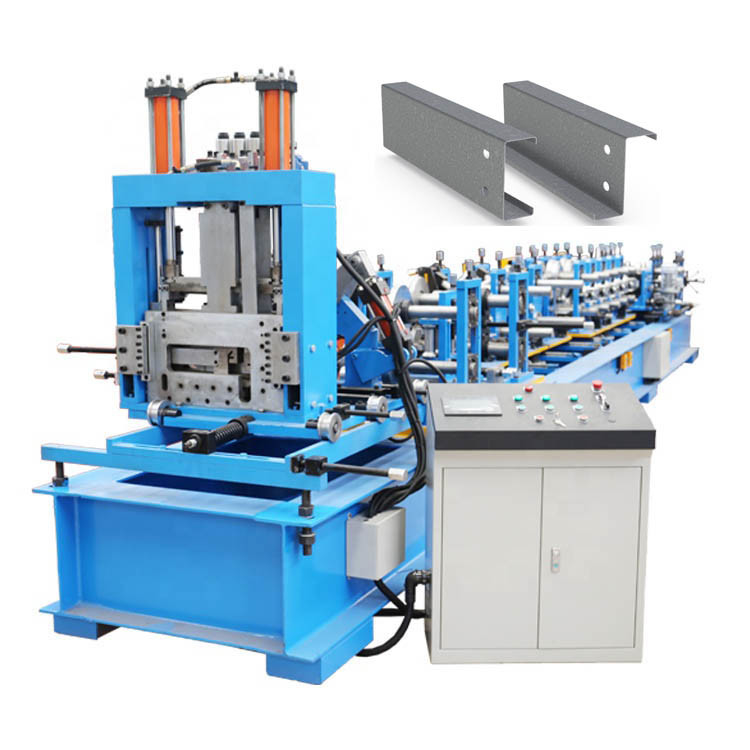

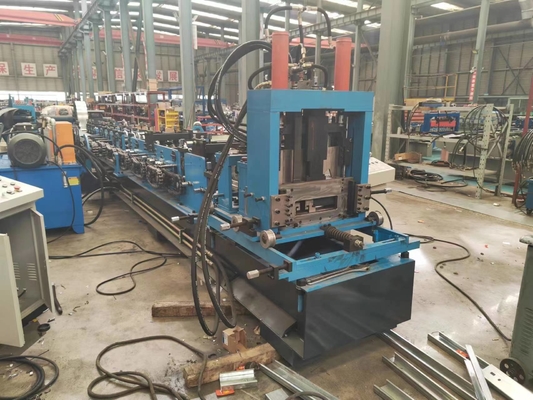

W pełni automatyczna, wymienna, ciężka maszyna do formowania rolek płatwi C/Z
Ta automatyczna maszyna do formowania płatwi C / Z jest profesjonalnym sprzętem do wykonywania ciężkich płatwi C i płatwi Z.
Stal CZ jest szeroko stosowana w płatwiach i belkach ściennych budynków o konstrukcji stalowej, a także może być łączona w lekkie wiązary dachowe, wsporniki i inne elementy budowlane.Ponadto może być również stosowany do słupów, belek i ramion w mechanicznej produkcji świateł.
Nasza maszyna do formowania rolek płatwi CZ może wykonać
Płatew C: 80-300mm, wysokość 40-80mm.
Płatew Z: 120-300mm, wysokość: 40-80mm
Szybkość formowania: 25m/min w zależności od ilości dziurkowanych otworów.
1. Składa się z maszyny do formowania rolek płatwi CZ:
| NIE. | Opis | Ilość (zestaw) | Uwaga |
| 1 | Rozwijak ręczny 3T | 1 | |
| 2 | Urządzenie prowadzące | 1 | Jedna kompletna jednostka jako główna maszyna |
| 3 | Główny system formowania | 1 | |
| 4 | System transmisji | 1 | |
| 5 | Gilotyna hydrauliczna | 1 | |
| 6 | Stół pomocniczy (3m/szt.,) | 1 | |
| 7 | Stacja hydrauliczna | 1 | |
| 8 | Skrzynka kontrolna | 1 | |
| 9 | Części zamienne i narzędzia | 1 | Jako załączona lista |
2. Główne parametry maszyny do formowania rolek płatwi CZ:
| Przedmiot | Konfiguracje | Opisy |
| Surowiec | Przetwarzanie materiału | Aluminium, PPGI, arkusz / cewka GI (Q235 i Q195MPA) |
| Grubość materiału | 1,5-3,0 mm, regulowany | |
| Szerokość karmienia | Według modeli | |
| Efektywna szerokość |

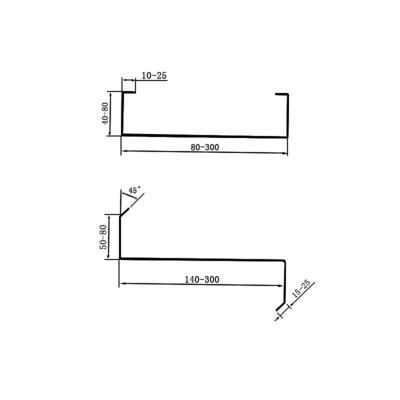

C80-300 mm i rozmiary pomiędzy tym zakresem. Z140-300mm, dowolne rozmiary z tego zakresu. Wysokość: 45-80mm Warga: 10-20mm |
|
| Odwijak | Pojemność | 5 ton |
| Metoda dokręcania |
Uścisk dłoni Środek czterech ogniw jest podparty na zewnątrz |
|
| Hamulec | Podwójne trzymanie wrzeciona | |
| Główna maszyna do formowania | Talerz do karmienia | Rolki i wały prowadzące |
| Niwelacja |
W górę 3+ w dół 4 rolki + 2 stacje prowadzące Materiał: stal wysokiej jakości 45 #, obróbka wysokiej częstotliwości HRC58-62, zewnętrzna obróbka precyzyjna, chromowana po polerowaniu |
|
| Stopnie / szyb |
Wał napędowy silnika: 40Cr, inny materiał 45 # stal Technologia przetwarzania: hartowanie i odpuszczanie obróbka HB210-230 + obróbka zgrubna + szlifowanie cylindryczne + polerowanie twardego chromowania powierzchni. |
|
| Wałek |
Rolki przyjmują stal łożyskową, chrom powierzchniowy 0,03-0,05 mm, |
|
| Prostowanie | Dziesięć rolek dedykowanych do prostowania CZ 2 wałki + 4 stacje prostowania, łącznie 2 jednostki prostujące. | |
| Urządzenie prowadzące | Wyposaż przekładnię, przekładnię górnego i dolnego wału za pomocą przekładni. | |
| Łańcuch | Metoda przenoszenia przyjmuje łańcuchy 1,5 cala | |
| Dziurkowanie |
Dno kanału, pojedyncze i podwójne otwory, okrągły otwór Φ14mm i Φ16mm, długi otwór: 28×16mm i 28×14mm opcjonalnie. Standardowy otwór to: 28×16mm |
|

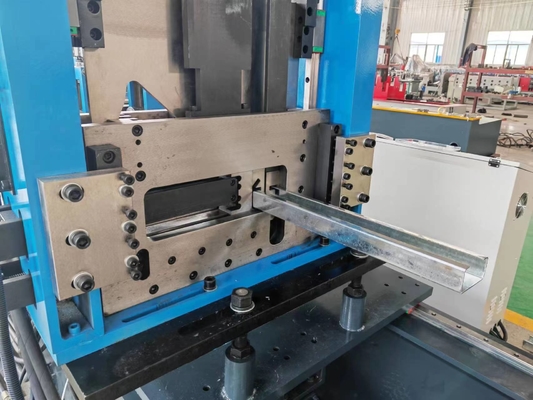

| System cięcia | Ciąć |
1. Nowy typ cięcia, bez konieczności zmiany formy.Od 80-300. 2. Ostrze noża: grubość 20mm 3. Po cięciu 4. Materiał frezu: Cr12 |
| Silnik | Silnik hydrauliczny 22 kW, silnik 3 * 0,75 kW do zmiany rozmiarów | |
| System sterowania | Główna skrzynka kontrolna | 1 zestaw, (wtyczka lotnicza) |
| Zmiana sposobu | Zmień modele: zmiana elektryczna (3 silniki: 0,75 kW) | |
| Sterownik zewnętrzny | 1 zestaw, wygodnie jest kontrolować do przodu i do tyłu podczas procesu produkcji i procesu debugowania. | |
| Główna marka części zamiennych | PLC: Delta, Ekran dotykowy: Weiview, Licznik: Omron, elementy elektryczne: Schneider | |
| Moc | 380 V, 3 fazy, 50 Hz lub zgodnie z wymaganiami | |
| Stacja hydrauliczna | Silnik hydrauliczny | Zewnętrzny pięciogwiazdkowy korbowód tłokowy (Ningbo Hanzhu) |
| Stacja hydrauliczna | 22Kw, Pojemność zbiornika paliwa 500 litrów | |
| Pochodzenie głównych części | Elektrozawór Zhejiang Yongxin | |
| Wyczerpany stół | ilość | 2 zestawy wybiegają stoły, 3m/kpl |
| Struktura |
Kwadratowa rura spawana z obu stron. Cztery narożne cięgna połączone. Śruby naprawione. 5 rolek nośnych |
|
| Inne wymagania | Język | Wszystkie operacje, tekst instrukcji przyjmuje język angielski |
| Wygląd | Wszystkie połączenia lutowane muszą być gładko wypolerowane, a farba musi być nakładana po zeskrobaniu błota, aby zapewnić piękny wygląd. |
3. Najważniejsze cechy maszyny do profilowania płatwi AUTO CZ
4. Produkty końcowe płatwi C i Z w celach informacyjnych:
5. Polecane produkty: (inne typy maszyn do formowania rolek)
Maszyna do formowania rolek Lgs do willi Automatyczna maszyna do formowania rolek płatwi C/Z CU Omega L Maszyna do formowania rolek kanałowych
Dwuwarstwowa maszyna do formowania rolek dachowych Przenośna maszyna do formowania dachów Clip Lock Kwadratowa maszyna do formowania rolek rur spustowych
Maszyna do formowania rolek paneli pokładowych 3mm Slio/zbiornik na wodę maszyna do blachy falistej EPS/rockwoll Z lock linia paneli warstwowych
6. Często zadawane pytania
P. Czy otrzymam dobrą maszynę?To samo z moim poszukiwanym?
O: Tak, proszę pana/pani.Zrobimy maszynę zgodnie z twoim rysunkiem profilu.O rysunku profilu potwierdzimy ponownie przed wyprodukowaniem maszyny.Następnie, po zakończeniu maszyny, przetestujemy maszynę i zagwarantujemy, że otrzymana maszyna jest dobrą maszyną.Ponieważ po tym, jak jesteś zadowolony z maszyny, a następnie płacisz saldo.
P. Co zrobisz, jeśli maszyna się zepsuje?
Odp .: Zapewniamy 18-miesięczną bezpłatną gwarancję i bezpłatną pomoc techniczną przez cały okres użytkowania dowolnej maszyny.Jeśli uszkodzonych części nie można naprawić, możemy swobodnie wysłać nowe części, aby wymienić uszkodzone części, ale musisz sam zapłacić koszty ekspresowe.Jeśli wykracza poza okres gwarancji, możemy negocjować rozwiązanie problemu i zapewniamy wsparcie techniczne przez cały okres użytkowania sprzętu.
P. Jakie są twoje warunki płatności?
Odp .: 1: Akceptujemy 30% T / T jako depozyt i 70% T / T jako saldo przed wysyłką.
2: Akceptujemy 100% akredytywy w zasięgu wzroku
3: Akceptujemy płatności Western Union.
4: inne warunki płatności, które chcesz zapłacić, daj mi znać, a sprawdzę i odpowiem.
